产品概括

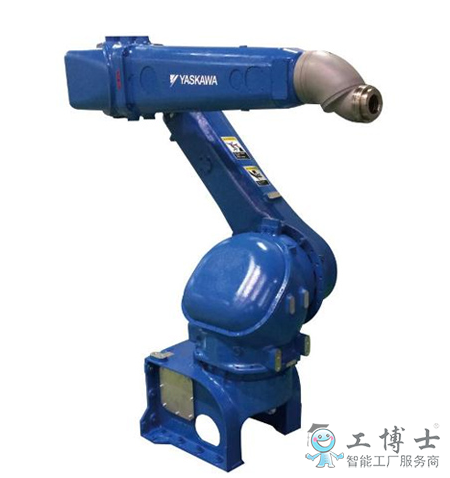

动作更加灵活、便利、流畅的机械手臂构造，可实现多方向安装，动作范围大节省空间！
6轴垂直多关节
负载：15Kg
动态范围：2700mm
控制柜：DX200
用途：搬运、喷涂
产品详情
置地式、挂壁式、吊顶式等全方向的安装方式;
通过左右对称的机械臂安装，可实现高密度的设备配置;喷涂用管线类可内置于中空细长手臂内，避免手臂与喷漆管之间的碰撞。
| 机器人型号 | MPX3500 | |
|---|---|---|
| 适用控制柜 | DX200 | |
| 设置 | F.W.C | |
| 自由度 | 6 | |
| 可搬质量 | 15kg | |
| 垂直伸长度 | 3500mm | |
| 水平伸长度 | 2700mm | |
| 重复定位精度*2 | ±0.15mm | |
| 动作范围 | S轴（旋转） | -150° ~ +150° |
| L轴（下臂） | -65° ~ +140° | |
| E轴（肘） | - | |
| U轴（上臂） | -65° ~ +90° | |
| R轴（手腕旋转） | -720° ~ +720° | |
| B轴（手腕摆动） | -720° ~ +720° | |
| 下轴（手腕回转） | -720° ~ +720° | |
| *大速度 | S轴（旋转） | 100°/s |
| L轴（下臂） | 100°/s | |
| E轴（肘） | 110°/s | |
| U轴（上臂） | 220°/s | |
| R轴（手腕旋转） | 300°/s | |
| B轴（手腕摆动） | 360°/s | |
| 下轴（手腕回转） | 360°/s | |
| 容许力矩 |
R轴（手腕旋转） |
93.2N.m |
| B轴（手腕摆动） | 58.8N.m | |
| 下轴（手腕回转） | 19.6N.m | |
|
容许惯性力矩 （GD2/4） |
R轴（手腕旋转） | 3.75kg.m2 |
| B轴（手腕摆动） | 2.23kg.m2 | |
| 下轴（手腕回转） | 0.20kg.m2 | |
|
本体质量 |
560kg | |
| 电源容量*3 | 3.0kVA | |
*1：F=置地式，W=挂壁式，C=倒挂式，S=支架式(挂壁式时，S轴的动作会有限制，请注意。)
*2：JIS B 8432为基准。
*3：因用途，动作模式而异。
*4：但是，在+5°~+10°的动作范围内，R轴的动作范围会有-260°~-65°，+60°~+260°的限制。
*5：但是，在-145°~-20°，+215°~+260°的动作范围内，B轴的动作范围会有-195°~+15°的限制。
